NC-600, NC-700
非接触(渦電流法)による組込用シート抵抗測定モジュール(フラットパネル用)、非接触(渦電流法)による組込用 シート抵抗測定モジュール(フィルムサンプル用)
製品の特長・機能

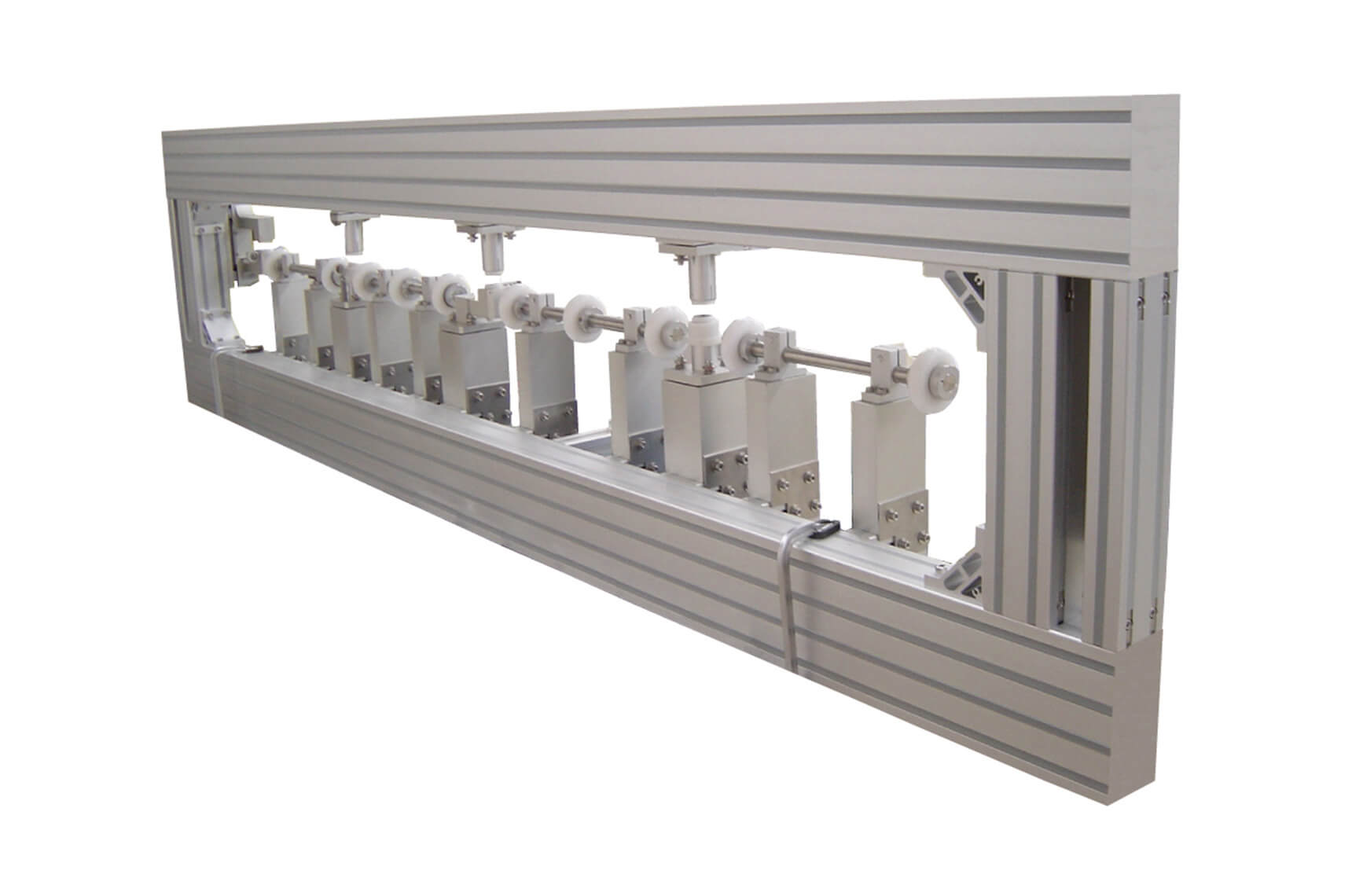

PETフィルムなどの基材上の導電膜のシート抵抗をインラインで連続測定

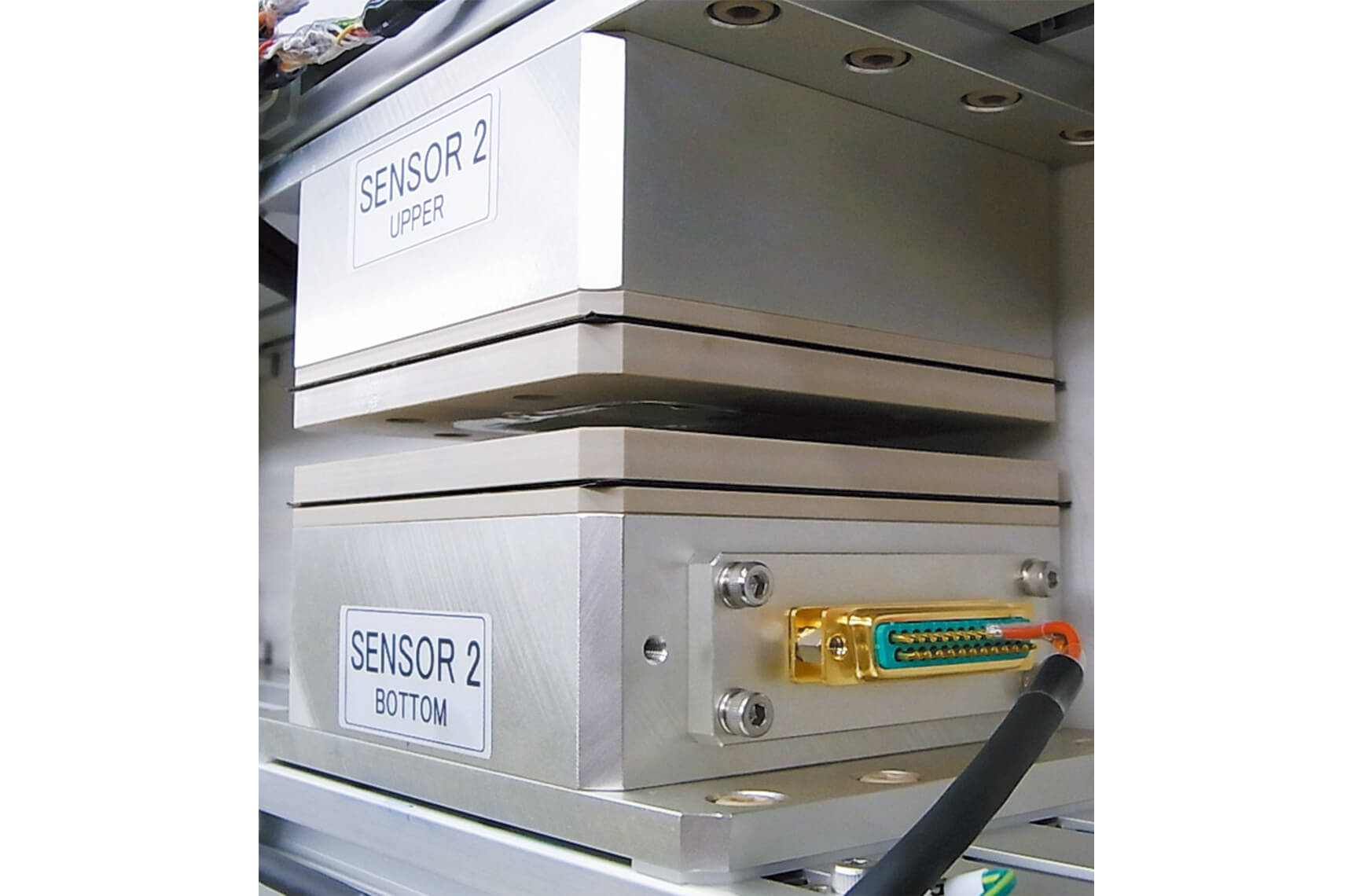

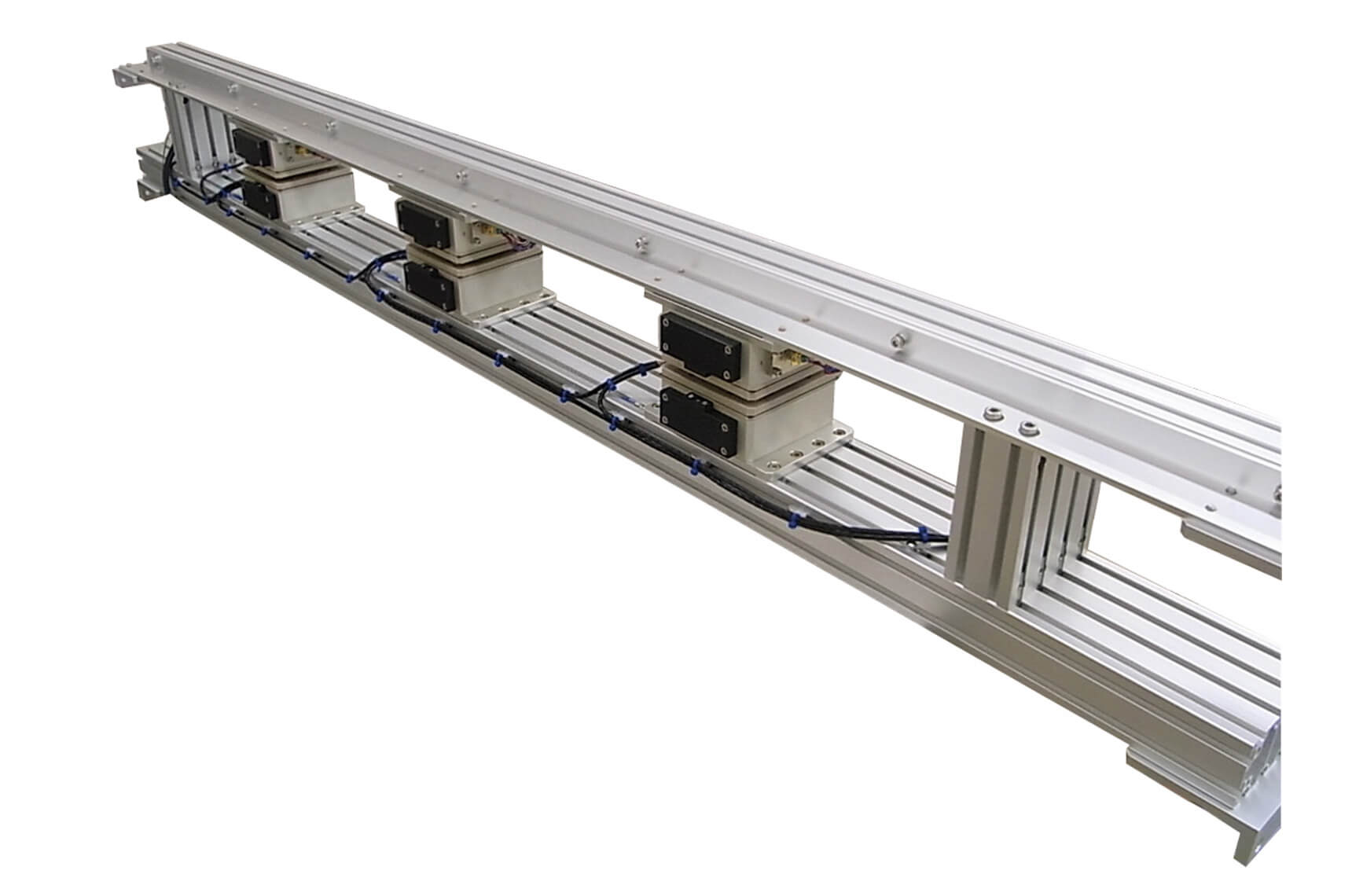

- 必要なライン数(=プローブ数)での製作が可能なため、研究開発から生産ラインまで幅広い用途に対応
- オフセットフリー仕様のため、測定値がシフトせずに最長24hの連続測定が可能

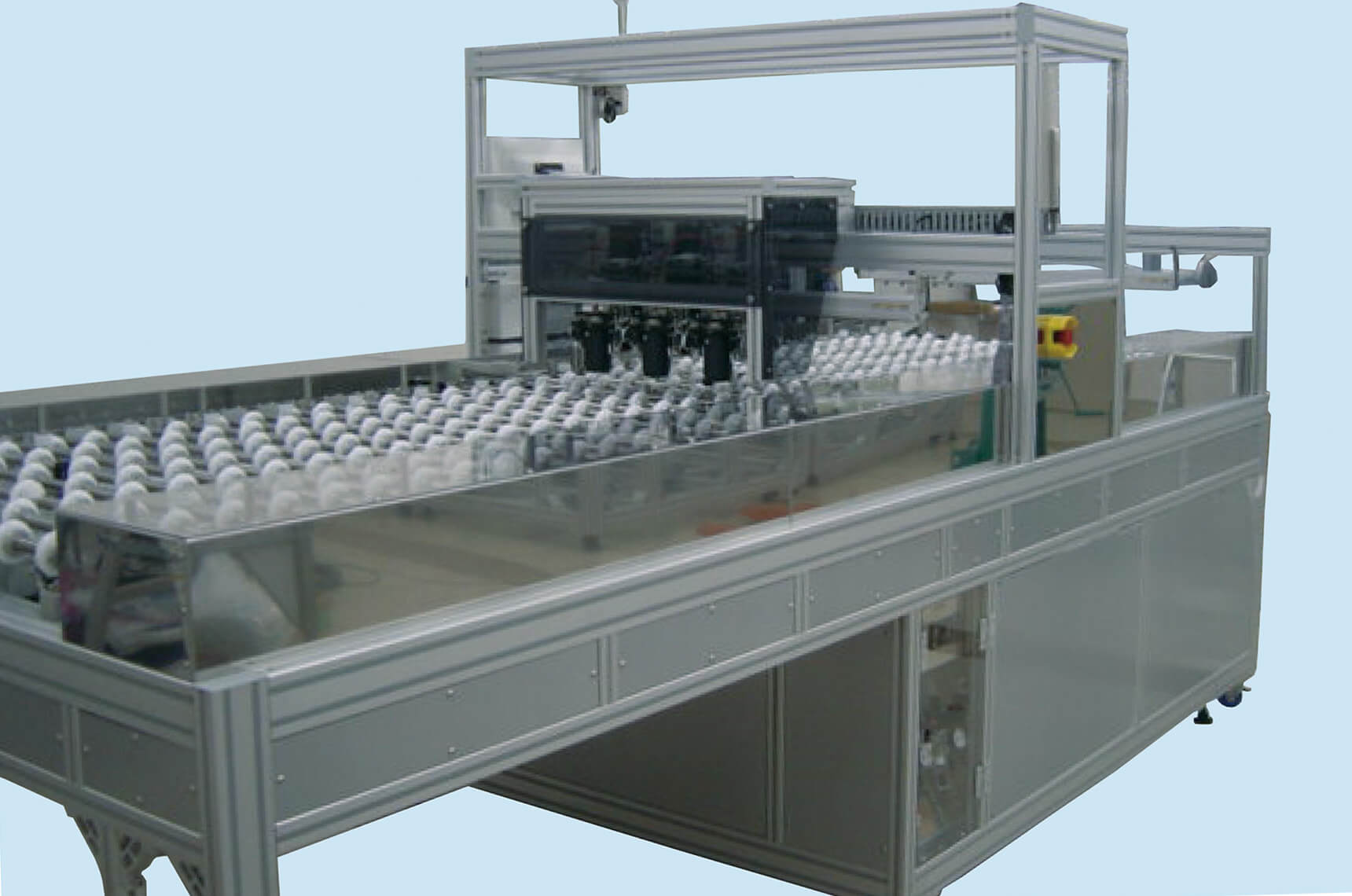

- 既設の搬送装置や成膜装置などへの取り付けにも対応
測定仕様
測定対象
- 新素材・機能性材料関連(カーボンナノチューブ、DLC、グラフェン、銀ナノワイヤーなど)
- 導電性薄膜関連(メタル、ITOなど)
対象のサイズ
ご相談ください
測定レンジ
10~1,000Ω/sq[標準レンジタイプ]
*測定レンジは、1m~2,000Ω/sqから選択設定可能です。
測定下限~上限までが100倍以内の範囲でレンジをご指定ください。
対応フィルム搬送速度:最大250mm/秒
測定間隔:0.1–1.0秒/1点 *0.1秒単位で設定可能
製品サイズ
RT-70V:W250×D330×H130mm
約7kg
