RT-70V series
4探針法による抵抗率、シート抵抗のマニュアル測定器
製品の特長・機能

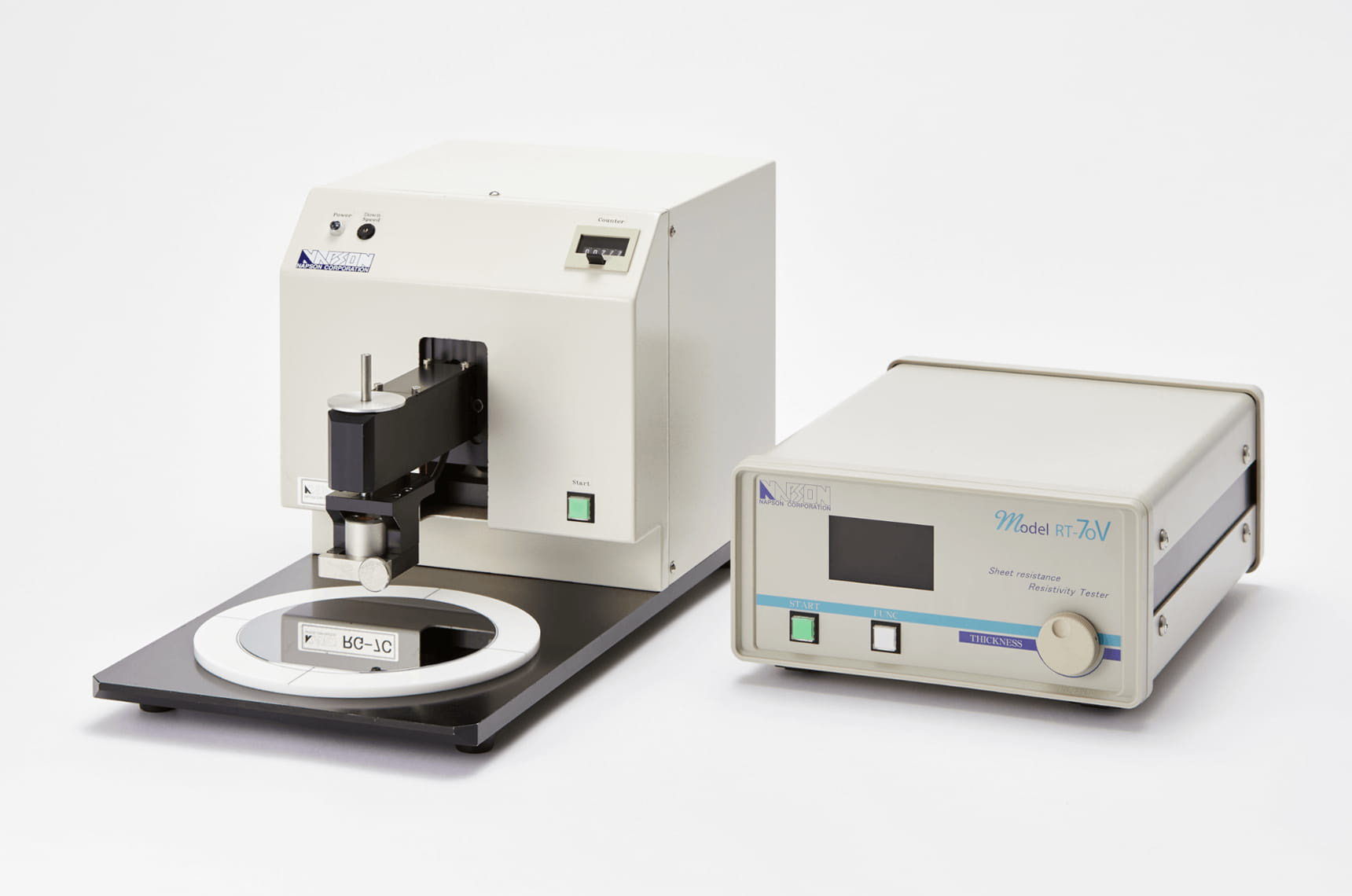

測定テスター（RT-70V）と測定ステージの組み合わせ

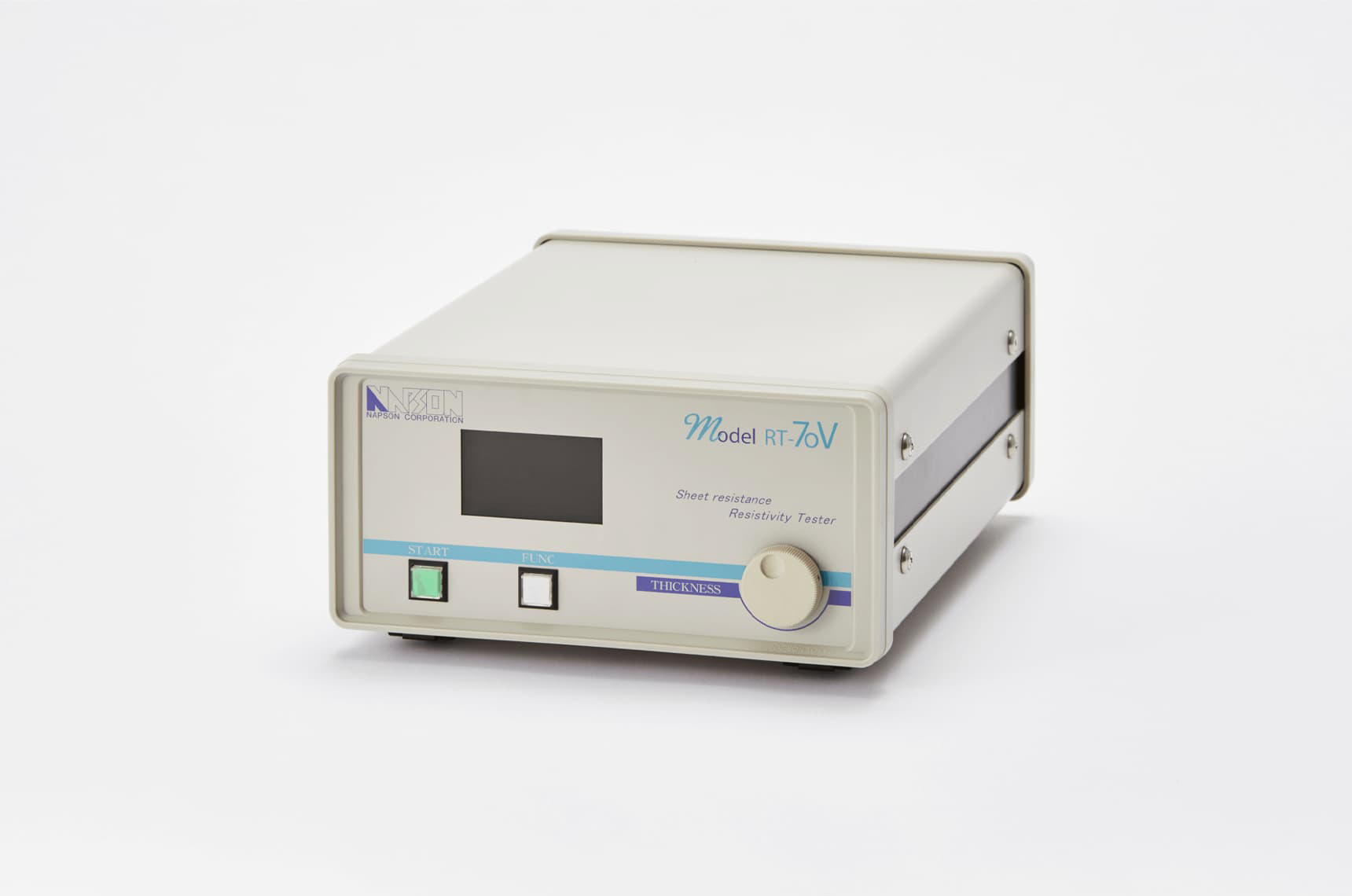

＜測定テスター：RT-70V＞
JOGダイアルによる簡単な操作・厚さ・温度・PN入力（RT-70Vテスター）
セルフテスト機能、自動測定レンジ切替え、4種類の測定モード
厚さ・温度補正機能付き（シリコン用）

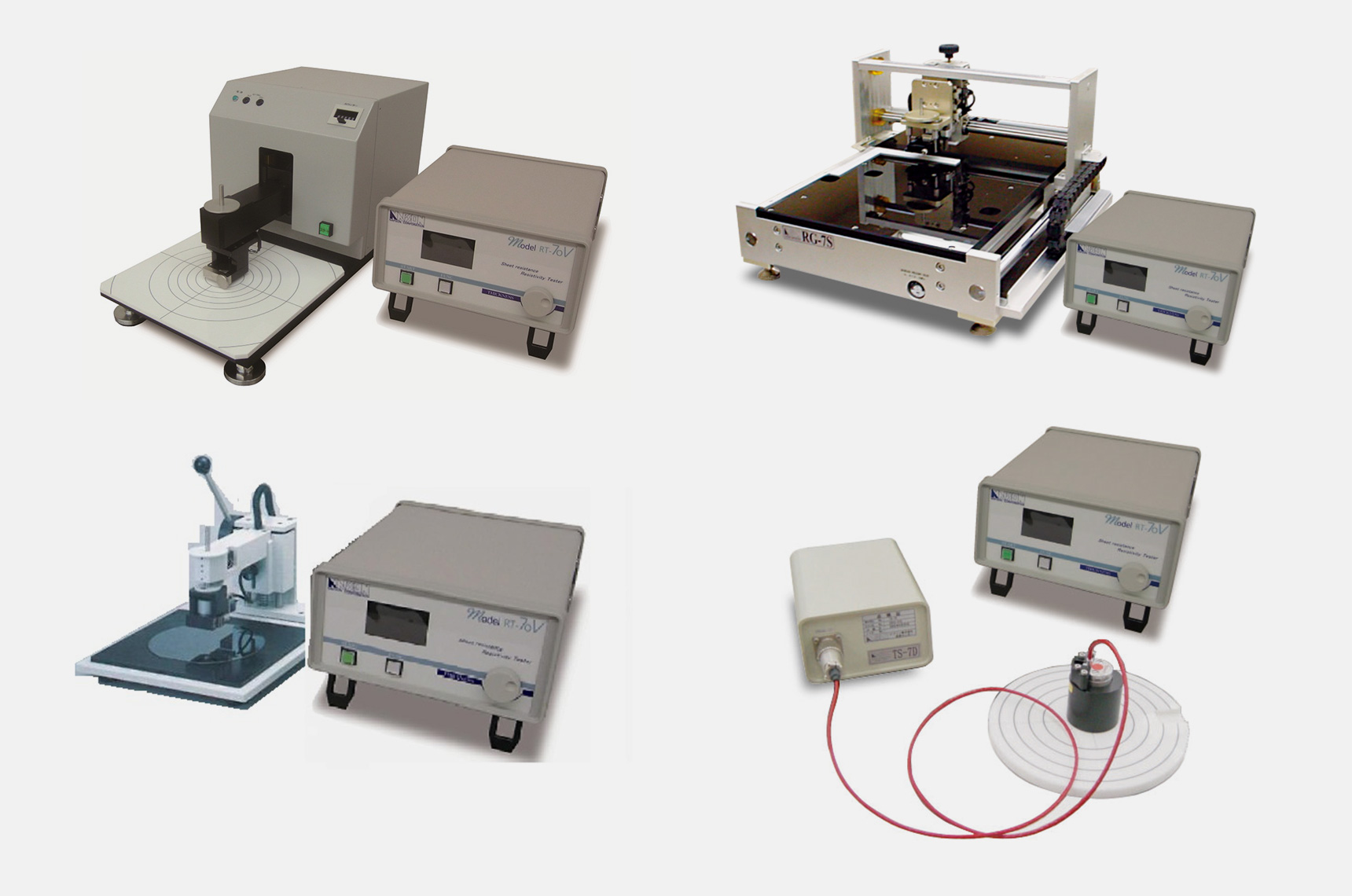

測定ステージ

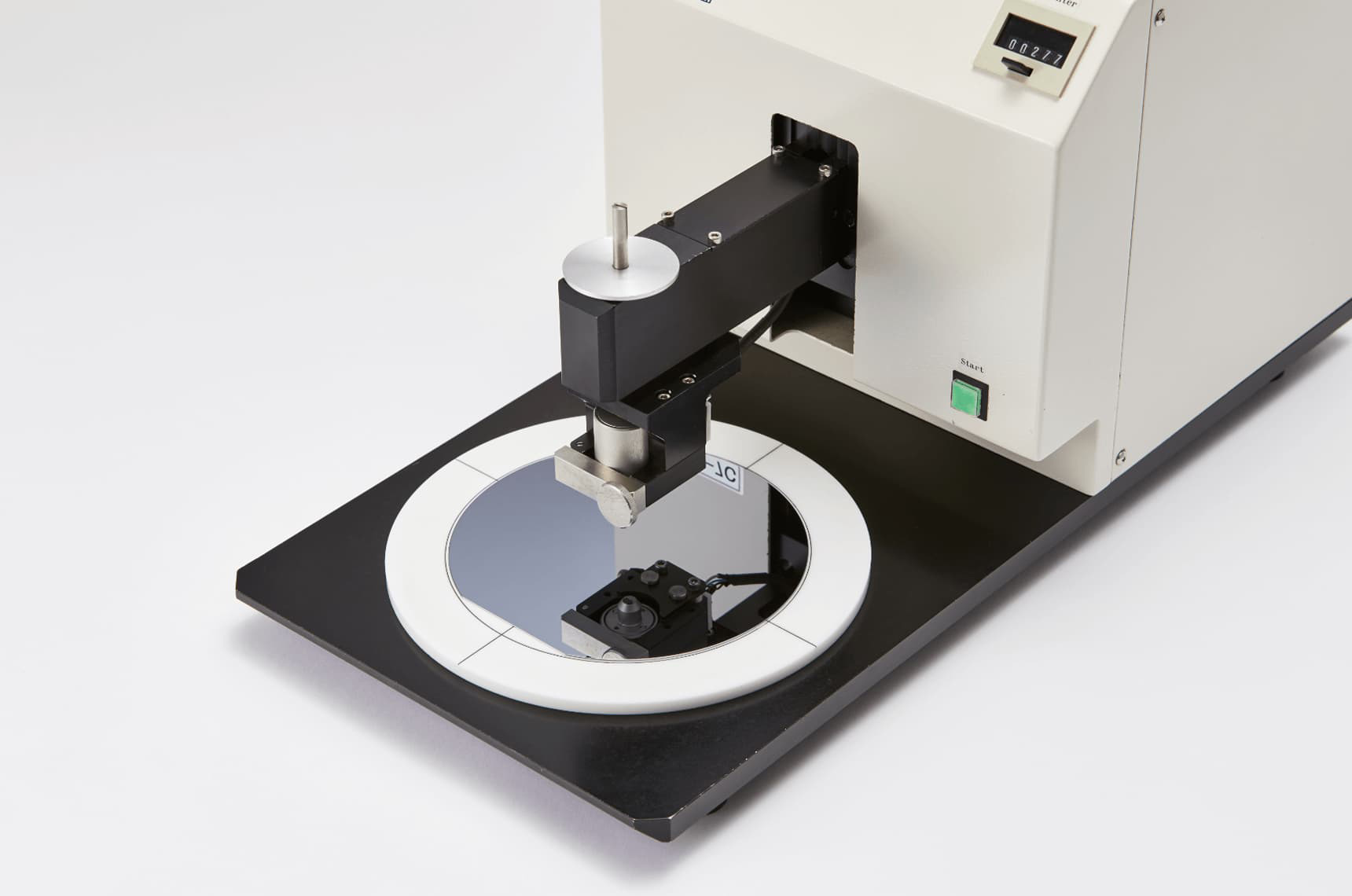

1. RG-7C：モーターによるプローブ上下自動ステージ
2. RG-5：手動レバーによるプローブ上下ステージ
3. RG-7S：ガラス基板/フィルムサンプル用Ｘ-Ｙステージ
4.TS-7D：ハンディプローブタイプ *ステージプレートはオプションです。
測定仕様
測定対象
- 半導体・太陽電池材料関連（シリコン、ポリシリコン、SiCなど）
- 新素材・機能性材料関連（カーボンナノチューブ、DLC、グラフェン、銀ナノワイヤーなど）
- 導電性薄膜関連（メタル、ITOなど）
- 拡散サンプル
- その他（※お問い合わせください）
対象のサイズ
*組み合わせ測定ステージタイプによります。
円型：～300mm（12インチ）、角型：～730x920mm程度まで幅広く対応可能です。
測定レンジ
［抵抗率（比抵抗）］1μ ～300kΩ･cm
［シート抵抗］ 5m～10MΩ/sq
［抵抗率（比抵抗）］1μ～300kΩ･cm
［シート抵抗］ 5m～10MΩ/sq
製品サイズ
RT-70V:W250×D330×H130mm
約7kg
